Brother после заправки требует заменить тонер: как сбросить флажок

TN-1075

Картриджи: TN-1075

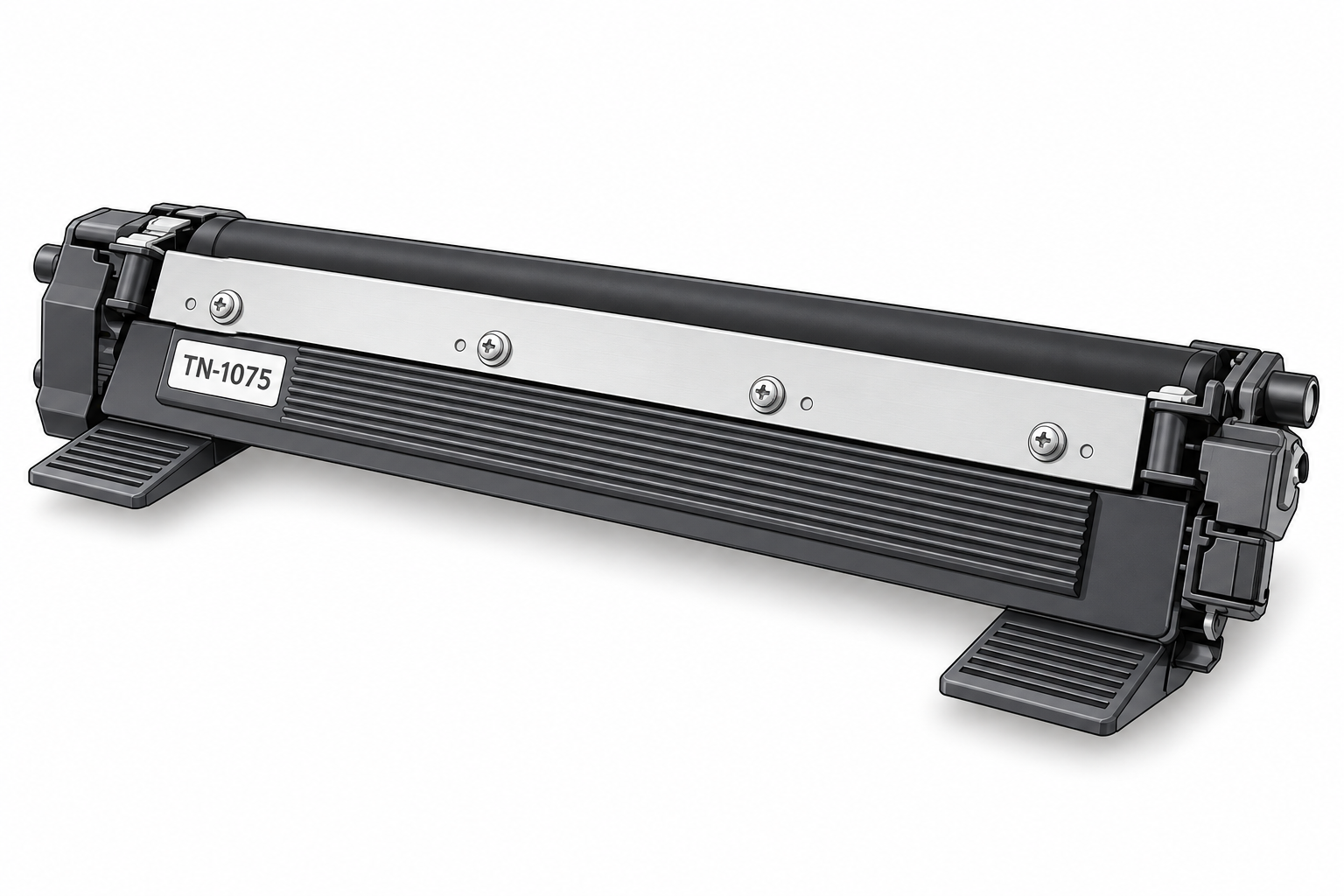

Тонер-картридж отделяется от блока фотобарабана. На иллюстрации показан TN-1075; флажок находится на боковом торце.

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он закреплён в блоке фотобарабана, освободите его фиксатором.
2. Снимите боковую крышку со стороны заливной пробки, открутив её крепёж. Шестерни остаются на торце картриджа.
3. Поставьте картридж на основание открытым торцом к себе. Ручка слева внизу. Найдите белый флажок слева. Справа внизу от флажка стоит центральная шестерня, она частично его закрывает и удерживает. Снимите её, запомнив положение. Верхняя промежуточная и большая нижняя шестерни остаются на месте.
4. Поверните лапку к стенке корпуса. При таком положении картриджа она смотрит вниз, примерно на пять–шесть часов.
5. Верните центральную шестерню, придерживая флажок. Затем установите боковую крышку и закрепите её.
6. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

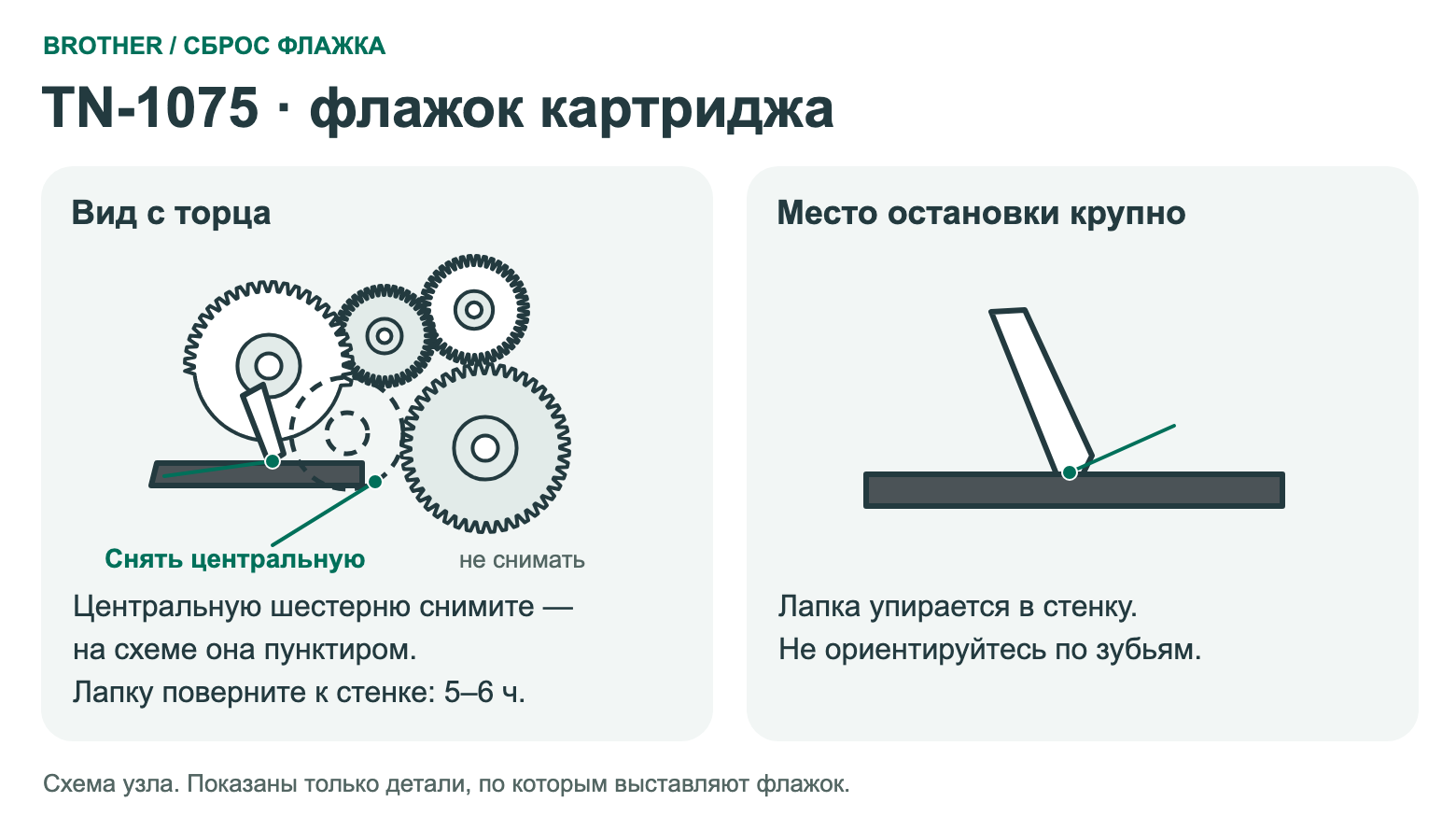

Перед возвратом центральной шестерни. Лапка флажка упирается в стенку корпуса, примерно на пять–шесть часов.

Перед установкой крышки. Центральная шестерня на своей оси и в зацеплении с соседними; пока её надевали, флажок придерживали.

У стартового TN-1075 флажка нет. Для HL-1110R, HL-1112R, DCP-1510R, DCP-1512R, MFC-1810R и MFC-1815R есть второй способ — через рычажок принтера. Если вашей модели в этом списке нет, обратитесь в сервис.

Этот способ подходит в том числе для стартового TN-1075 без флажка. Он подтверждён только для HL-1110R, HL-1112R, DCP-1510R, DCP-1512R, MFC-1810R и MFC-1815R. Нажимают рычажок внутри принтера; шестерню картриджа не переставляют.

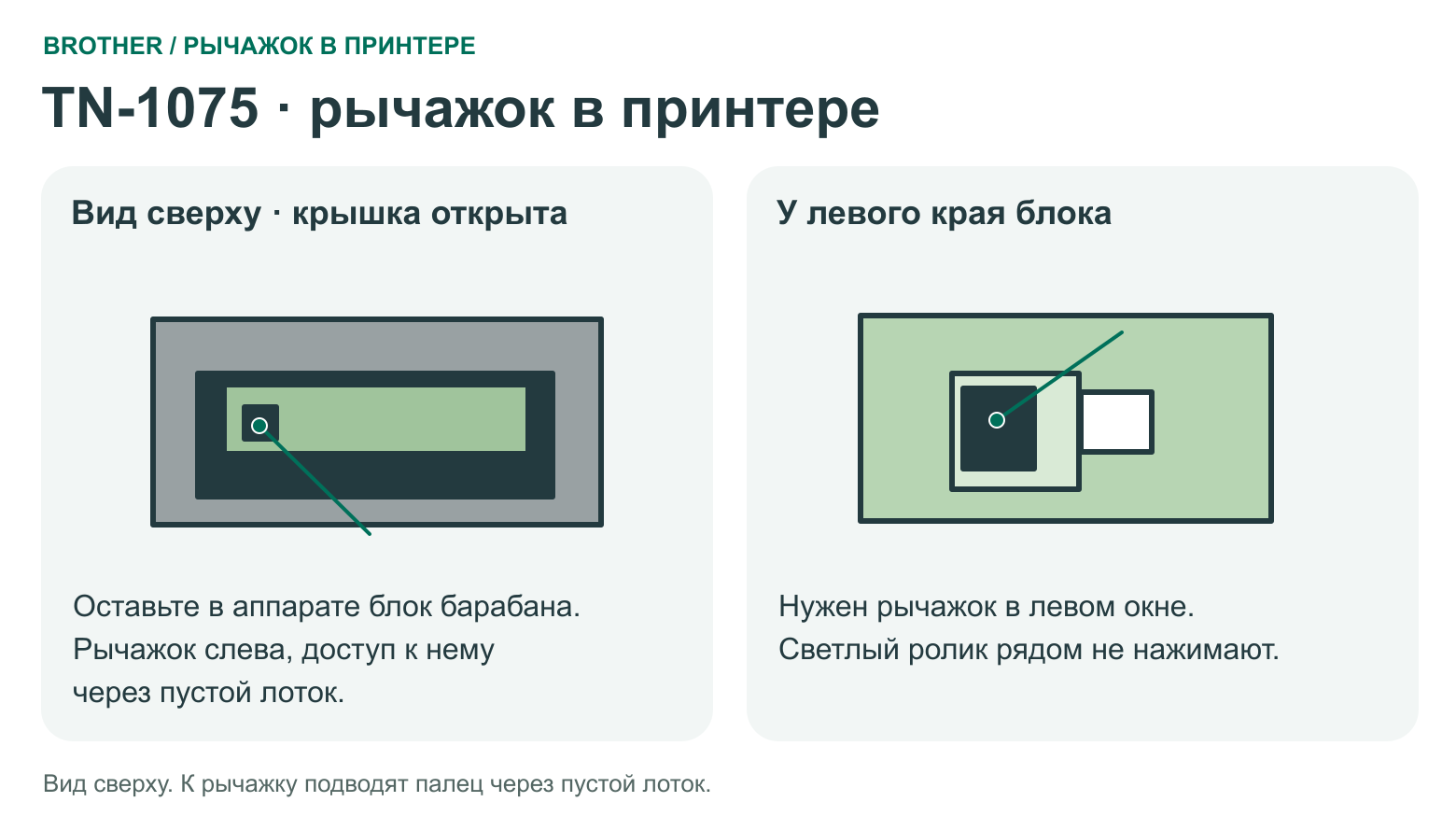

Нажать рычажок внутри принтера

1. Включите аппарат. Уберите бумагу из лотка и откройте крышку.
2. Достаньте блок с фотобарабаном, отделите от него тонер-картридж. Пустой блок фотобарабана верните в принтер.
3. Через лоток подачи найдите слева рычажок, показанный на рисунке. Нажмите его и удерживайте.
4. Не отпуская рычажок, закройте крышку. Дождитесь, когда заработает мотор.
5. Как только мотор заработает, отпустите рычажок. Через 1,5–2 секунды, не позже, нажмите снова и держите до остановки мотора.
6. Отпустите рычажок и дождитесь готовности аппарата. Достаньте блок фотобарабана, установите в него тонер-картридж и верните сборку в аппарат.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Рядом есть горячие поверхности. Не касайтесь их и движущихся деталей. Нажимайте только показанный рычажок. Если с первого раза предупреждение осталось, можно повторить последовательность для своей модели.

TN-2000 / TN-2075

Картриджи: TN-2000 · TN-2025 · TN-350 · TN-2075

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он закреплён в блоке фотобарабана, освободите его фиксатором.
2. Выкрутите три винта торцевой крышки с флажком и снимите её.

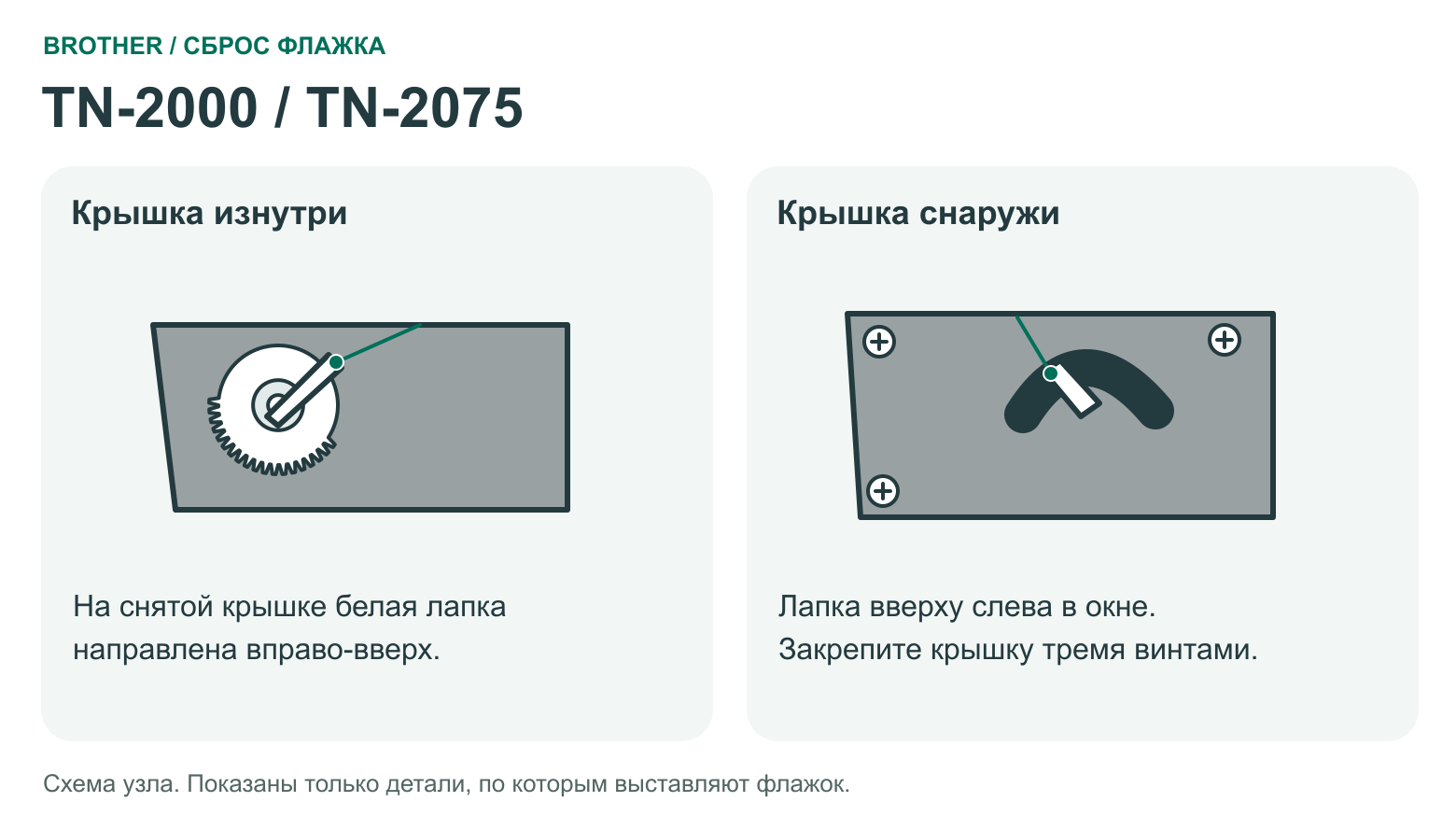

3. Шестерня сброса находится в снятой крышке. Посмотрите на крышку изнутри и выставьте флажок как на рисунке «Изнутри».
4. Установите крышку, удерживая флажок. После сборки посмотрите снаружи: лапка должна находиться в верхней левой части окна, как на рисунке «Снаружи».
5. Заверните все три винта. Не переносите направление с наружного вида на внутренний: они зеркальные.
6. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

После сборки. Снаружи лапка поднята влево-вверх. Белую приводную муфту не используют как флажок.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

TN-2110 / TN-2120 / TN-2175

Картриджи: TN-2110 · TN-2120 · TN-330 · TN-360 · TN-2130 · TN-2150 · TN-2135 · TN-2175

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.

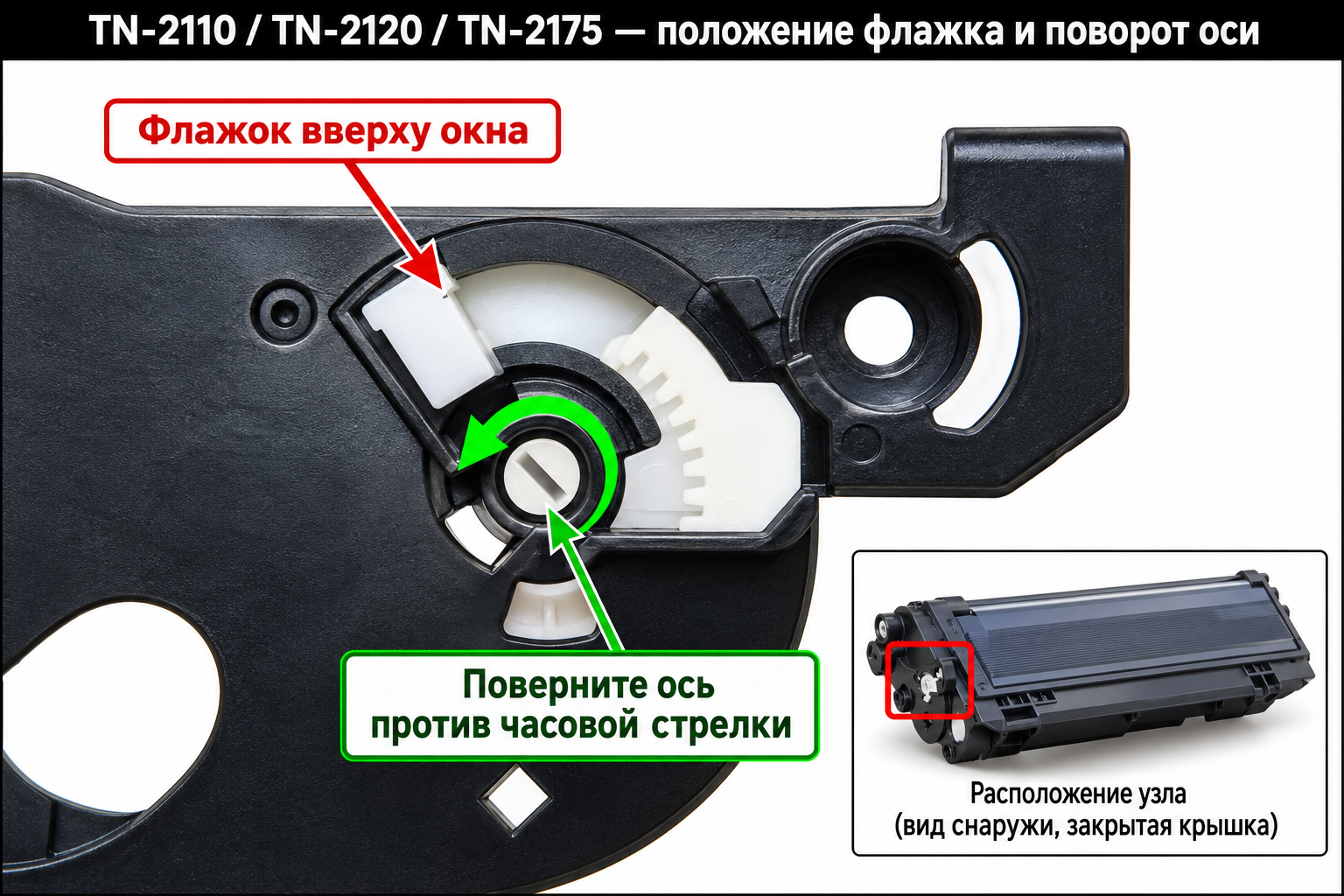

2. Поверните картридж торцом с флажком к себе. Найдите белую пластиковую ось с прорезью под плоскую отвёртку.
3. Аккуратно поворачивайте эту ось против часовой стрелки. Вместе с ней перемещается флажок в боковой крышке.
4. Остановитесь в положении, показанном на схеме: лапка флажка находится в верхней части окна.
5. Сверьте положение лапки с рисунком. Если ось упирается, не крутите её силой. У старых и новых исполнений форма флажка может различаться.
6. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Проверка. Лапка вверху слева в окне. На новых исполнениях форма флажка одинакова у стандартного картриджа и картриджа повышенной ёмкости.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Если ось не поворачивается свободно или узел выглядит иначе, не проворачивайте его силой: потребуется проверить установленный комплект шестерён.

TN-2235 / TN-2275 / TN-2210 / TN-2220

Картриджи: TN-2235 · TN-2275 · TN-2210 · TN-2220 · TN-420 · TN-450

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.
2. Выкрутите два винта и снимите крышку со стороны шестерён. Придерживайте флажок и пружину.
3. Снимите флажок, придерживая пружину. Поверните картридж открытым торцом к себе: ось флажка справа, приводные шестерни слева, кромка для пружины сверху.
4. Если пружина снялась, верните её на штырь. Верхний ус идёт от витка вверх справа от оси флажка, под флажком, и цепляется за верхнюю кромку над осью.
5. Перед установкой флажка выставьте соседнюю шестерню: плоская сторона D-образного отверстия слева, острый зуб-указатель справа и чуть ниже центра. Ищите именно зуб, а не круглый бугорок.
6. Наденьте флажок на ось, заведя его нижний рычаг в петлю нижнего уса пружины. У TN-2235 / TN-2210 / TN-420 три ребра от центра, у TN-2275 / TN-2220 / TN-450 два. В начальном положении зубья ещё не сцеплены с соседней шестернёй. Нижний рычаг должен остаться в петле, когда вы наденете крышку. На открытом торце длинное нижнее ребро направлено вниз. У стандартного флажка дополнительное ребро смотрит вправо.
7. Верните крышку, не сбив положение деталей. Её стрелка должна совпасть с меткой 3 на стандартном флажке или с меткой 1 на флажке повышенной ёмкости. Если метки разошлись, снимите крышку, переставьте флажок и снова проверьте стрелку. Когда она у нужной метки, заверните оба винта.
8. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
9. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

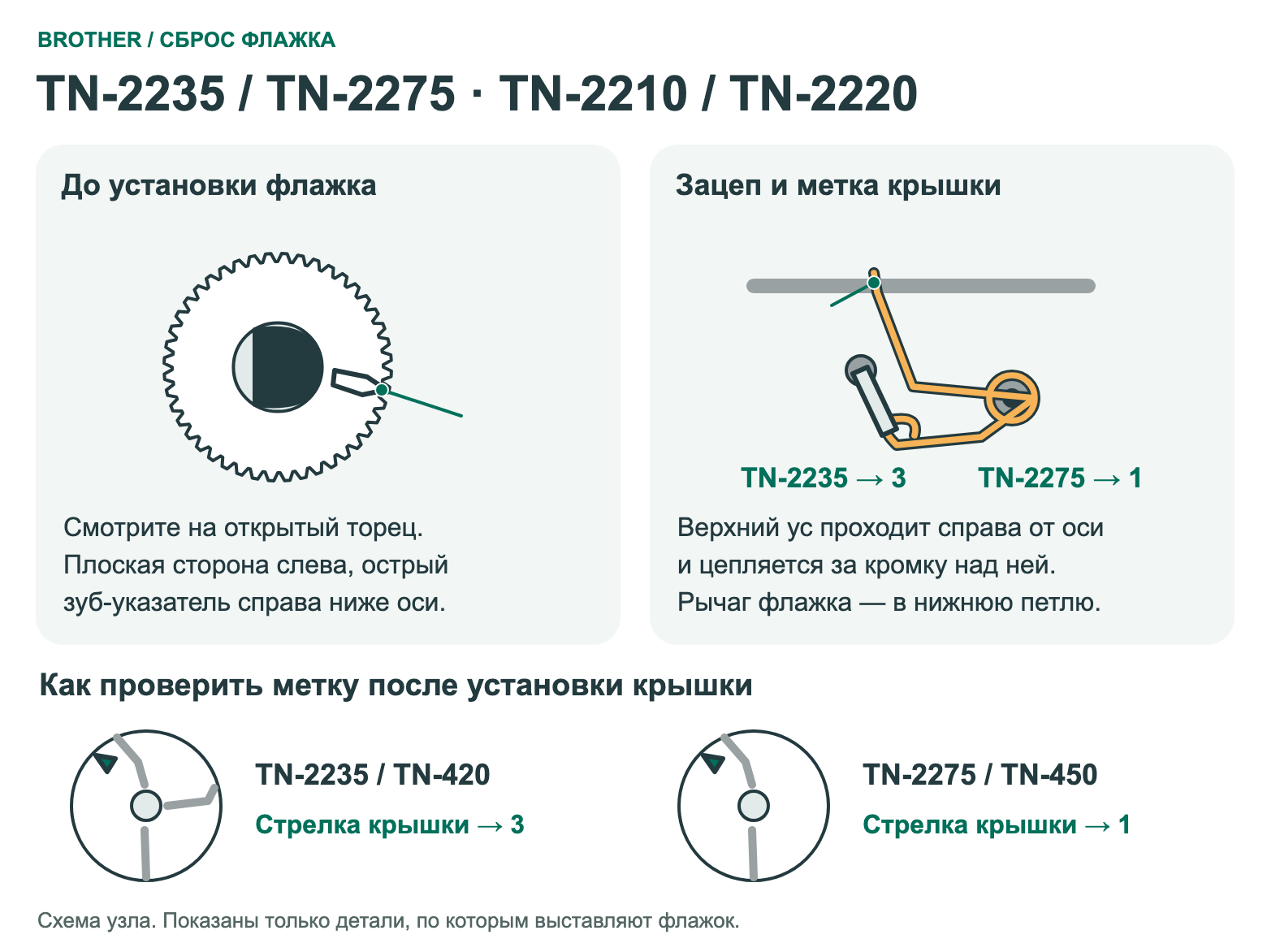

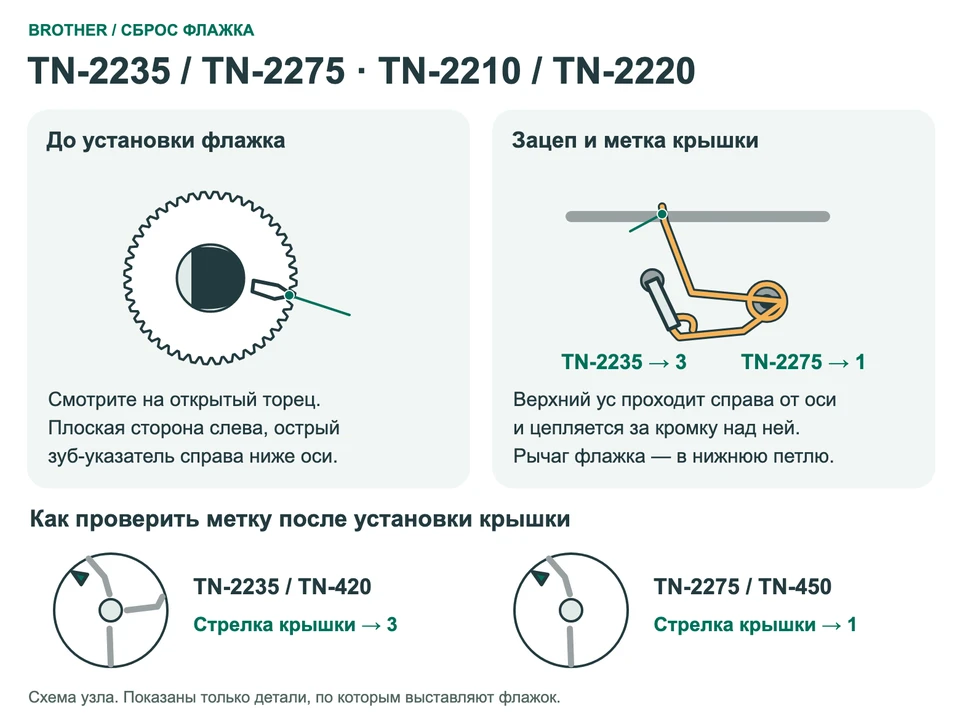

До установки флажка. Плоская сторона D-образного отверстия направлена влево. Верхний ус пружины проходит справа от оси флажка и зацеплен за кромку над ней.

Перед установкой крышки. Нижний рычаг флажка — в петле нижнего уса.

После сборки. Стрелка на крышке у метки 3 стандартного флажка или у метки 1 флажка повышенной ёмкости.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Для TN-2080, TN-2090 и TN-2010 не используйте эту карточку только по похожему корпусу. Здесь показаны перечисленные варианты флажка.

TN-2335 / TN-2375 / TN-2310 / TN-2320

Картриджи: TN-2335 · TN-2375 · TN-2310 · TN-2320 · TN-630 · TN-660 · TN-2360 · TN-2380 · TN-2330 · TN-2350

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.
2. Выкрутите два винта торцевой крышки со стороны шестерён и снимите крышку.
3. Найдите шестерню сброса справа. У стандартного варианта TN-630 она чёрная, с одним флажком; у TN-660 повышенной ёмкости — белая, с двумя флажками. Сверху видна чашка с вырезом слева. В её центре находится пружина сжатия.
4. Смотрите на левый нижний край самой чашки, со стороны соседней шестерни. Поверните чашку до положения, в котором её стенка прилегает сбоку к тёмному упору. Другие выемки на чашке меткой не служат.
5. Проверьте, что пружина стоит прямо, а край чашки не отошёл от упора.
6. Верните крышку и заверните два винта.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

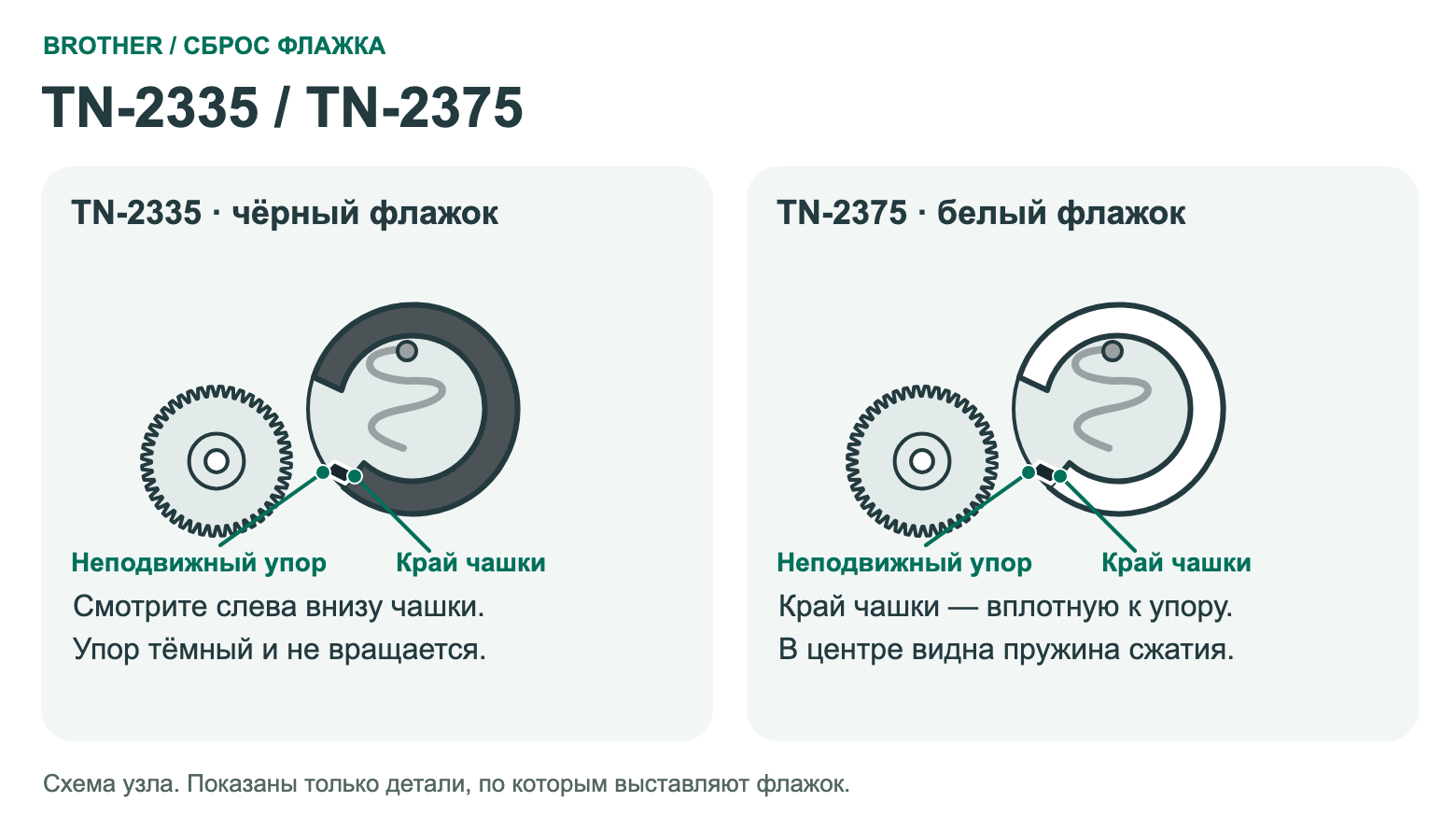

Перед установкой крышки. Левый нижний край чашки вплотную прилегает к тёмному неподвижному упору. Другие выемки на чашке ориентиром не служат.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Если форма узла или расположение деталей отличается от своего рисунка, не выставляйте флажок по похожести: обратитесь в сервис.

TN-3130 / TN-3170 / TN-550 / TN-580

Картриджи: TN-3130 · TN-3170 · TN-550 · TN-580 · TN-3145 · TN-3185

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.
2. Выкрутите два винта крышки со стороны шестерён и снимите крышку. Под ней находится чёрный подпружиненный флажок. Придерживайте флажок: без крышки он может выпасть.
3. Вставьте короткий прямой конец пружины в паз у основания оси. После установки диска петля длинного уса должна оказаться у его правого нижнего края, примерно на четыре часа.
4. Слева внизу стоит белый блок из двух шестерён. Подведите к его малой шестерне первый зуб чёрного сектора, примерно на полвосьмого. Отсюда зубья идут через левый край диска и верх. Справа и снизу, примерно от половины второго до половины восьмого, обод гладкий.
5. Не проворачивайте флажок дальше по рабочему ходу. Удерживая положение, наденьте крышку и заверните винты.
6. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

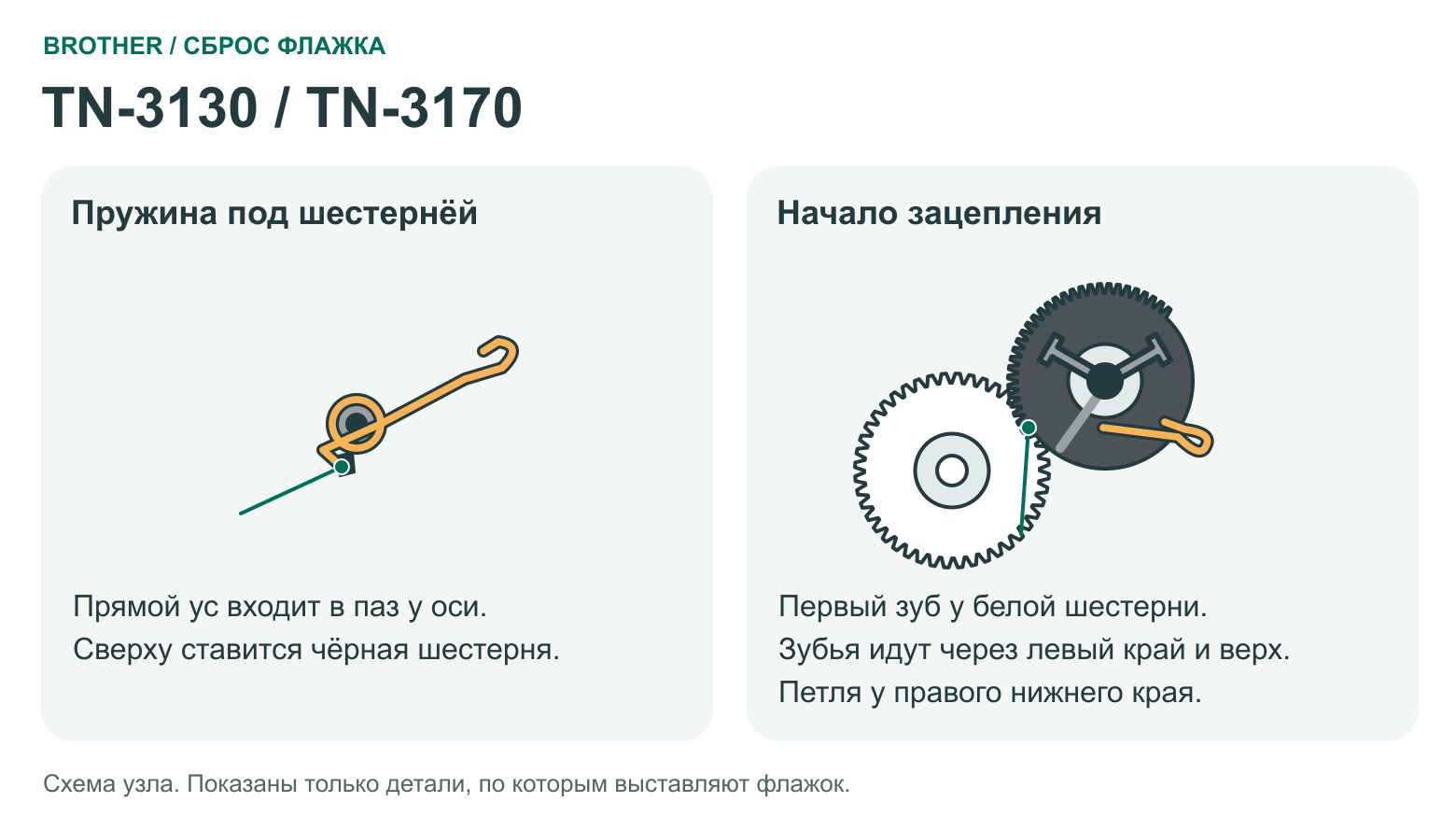

Перед установкой крышки. Зубчатый сектор находится в начале зацепления, прямой ус пружины — в своём пазу.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Ранний TN-550 имел одно ребро, TN-580 — два. У более позднего TN-550 также встречаются два ребра. Сверяйте начало зацепления, а не только число рёбер.

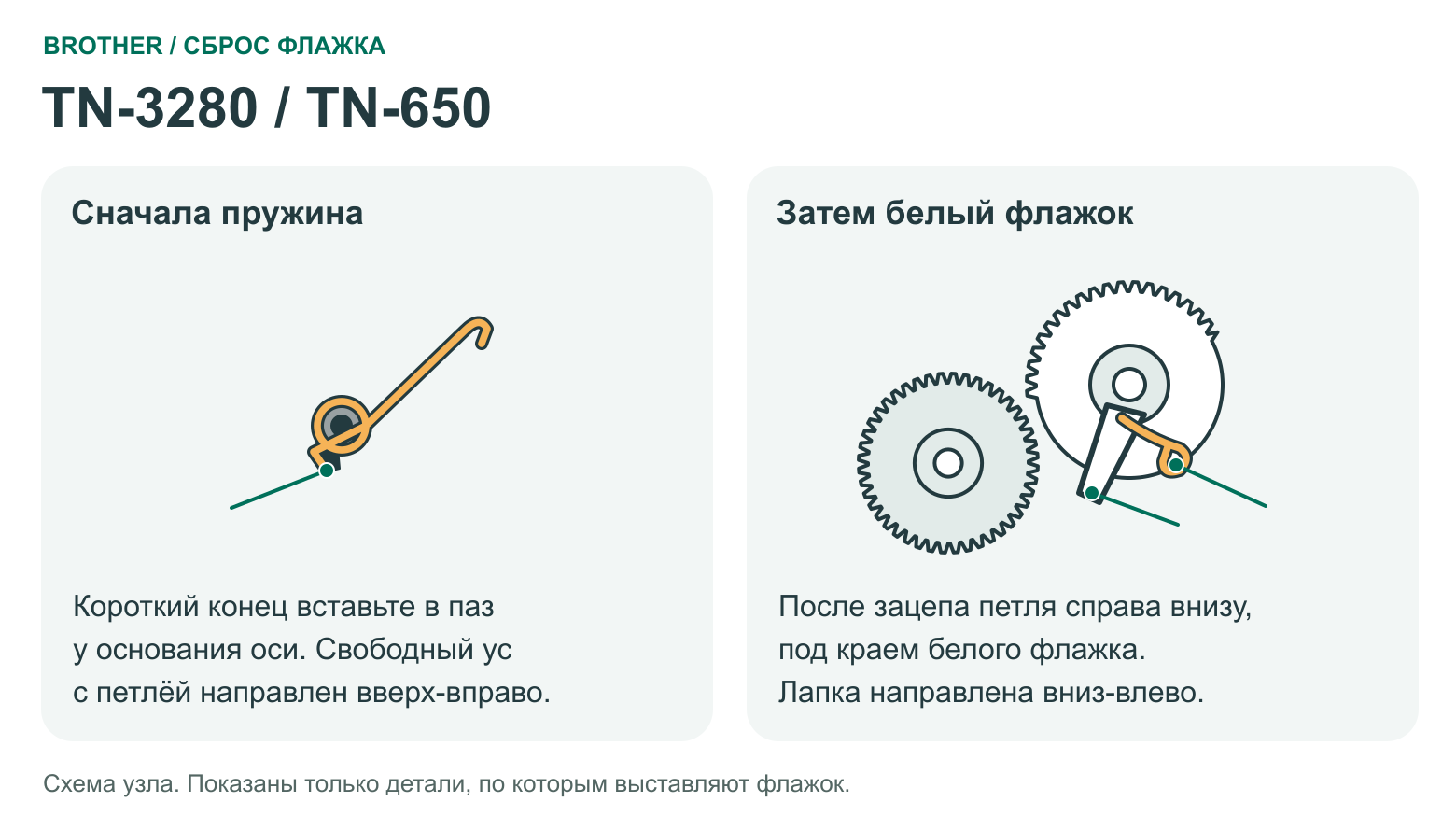

TN-3280 / TN-650

Картриджи: TN-3280 · TN-650

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он закреплён в блоке фотобарабана, освободите его фиксатором.
2. Выкрутите два винта и снимите крышку со стороны шестерён.
3. Справа снимите белую шестерню сброса, придерживая пружину.
4. Один конец пружины вставьте в паз у основания оси. Другой ус направлен вверх-вправо. Установите белый флажок, зацепив его за этот ус. Когда белый флажок уже на оси, петля оказывается под его правым нижним краем, примерно на полпятого–пять часов. Если ус остался вверху справа, флажок не зацеплен: снимите его и установите заново.
5. При взгляде на открытый торец, как на рисунке, длинная лапка направлена вниз и немного влево. Не принимайте петлю пружины справа за лапку флажка.
6. Придерживая шестерню, верните крышку и заверните два винта.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Длинная лапка направлена вниз-влево, петля удерживает флажок снизу справа.

После сборки. Посмотрите в правое круглое окно крышки. В секторном вырезе слева вверху видна белая деталь.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Для TN-3230 / TN-620 рисунок не подходит: у них другой флажок.

TN-3380 / TN-3390 / TN-750 / TN-780

Картриджи: TN-3380 · TN-3390 · TN-750 · TN-780 · TN-3350 · TN-3370 · TN-3340 · TN-3360

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.
2. Выкрутите два винта крышки, освободите защёлку и снимите крышку со стороны шестерён. Придерживайте флажок и пружину.
3. Сверьте вариант с маркировкой картриджа: TN-750 / TN-3380 и TN-780 / TN-3390 используют разные флажки.
4. Наденьте пружину на втулку сверху шестерни сброса.
5. Посмотрите под диск. Его маленький нижний выступ должен стоять вплотную рядом с выступом удерживающего кольца. Высокие стойки сверху для этой проверки не используют.
6. Верните крышку, не сдвигая флажок, и заверните винты.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

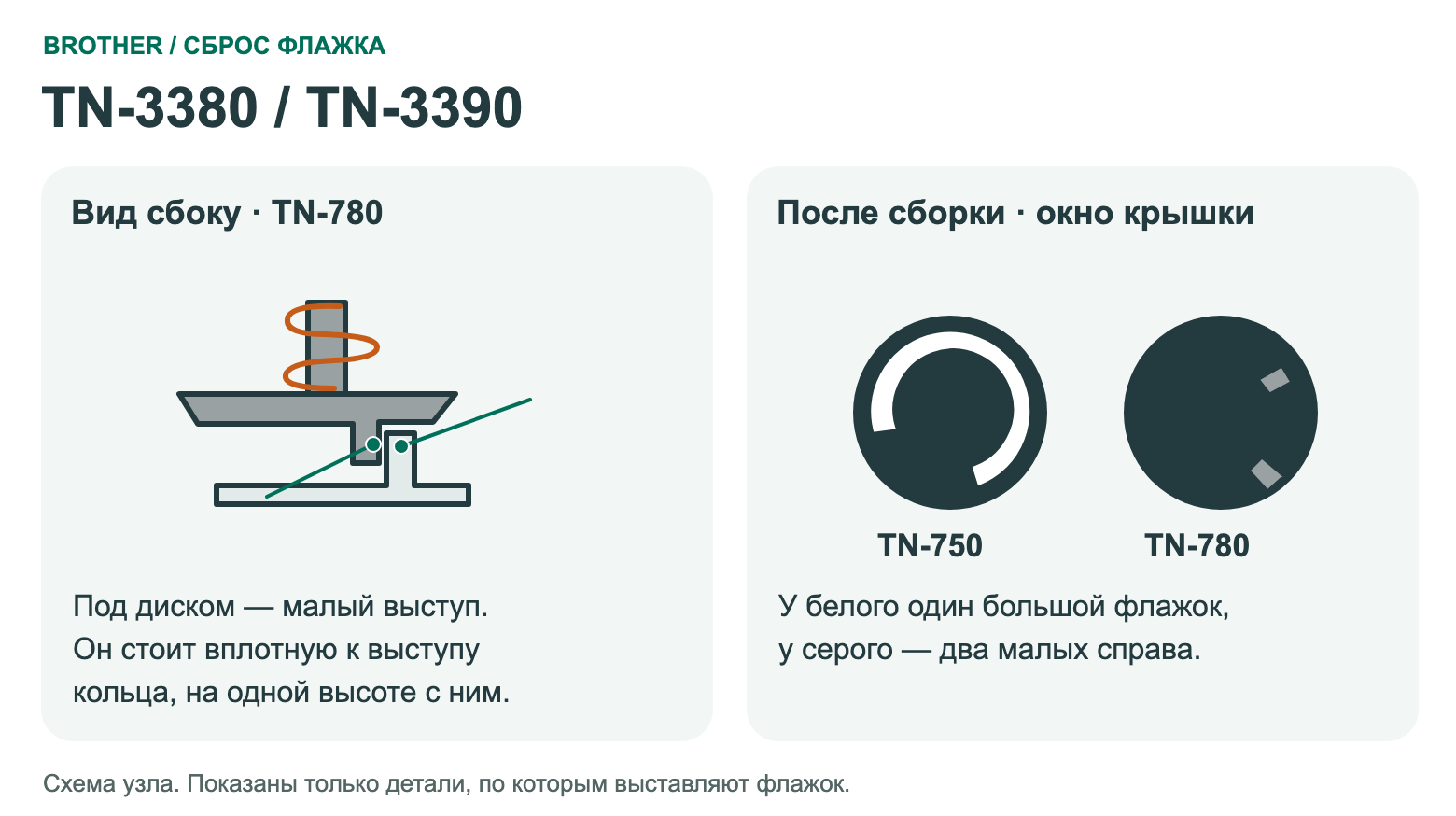

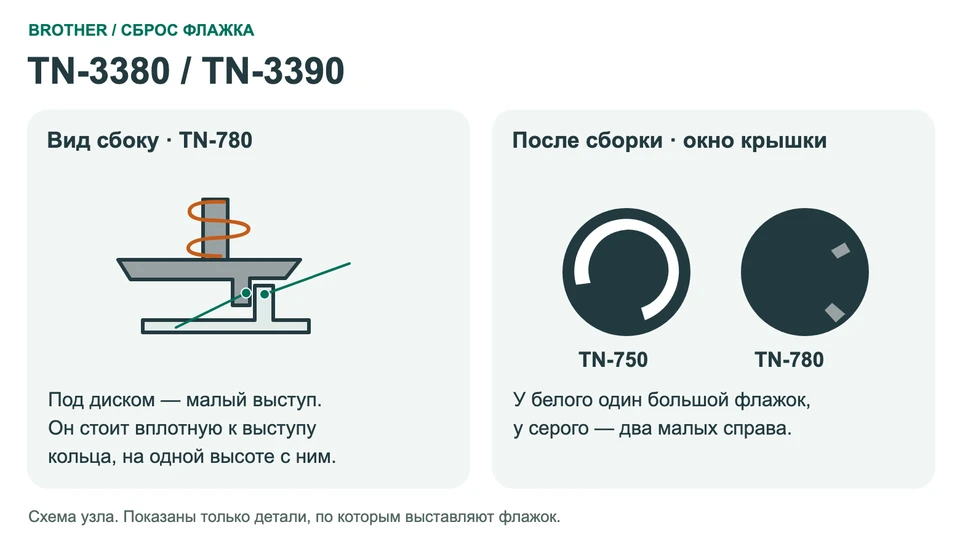

Перед установкой крышки. Нижний выступ диска стоит вплотную к выступу кольца, на одной высоте с ним. У TN-780 два серых флажка видны справа: примерно на два часа и на половину пятого.

После сборки. В окне справа виден один большой белый флажок у TN-750 или два малых у TN-780.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

TN-3390 / TN-780 предназначен для HL-6180DW, HL-6180DWT, MFC-8950DW и MFC-8950DWT. Общий список моделей этой карточки не означает совместимость со всеми вариантами картриджа.

TN-3480 / TN-3512 / TN-850 / TN-880

Картриджи: TN-3480 · TN-3512 · TN-850 · TN-880 · TN-3440 · TN-3470

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он установлен в блоке с фотобарабаном, отделите картридж с помощью фиксатора.
2. Выкрутите два винта и снимите торцевую крышку со стороны шестерён. Придерживайте флажок и пружину.
3. Сверьте номер: у TN-3480 / TN-850 и TN-3512 / TN-880 разные шестерни сброса.
4. Поверните шестерню так, чтобы последние зубья перед гладким участком были справа внизу. Смотрите на открытый торец, соседняя светлая шестерня слева внизу.
5. Виток наденьте на штырь справа вверху. Короткий ус упирается в верхнюю кромку корпуса. Длинный проходит под концом верхнего рычага, а его крючок находится у обода слева вверху, примерно на одиннадцать часов.
6. Верните крышку и заверните оба винта, не сдвинув флажок.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

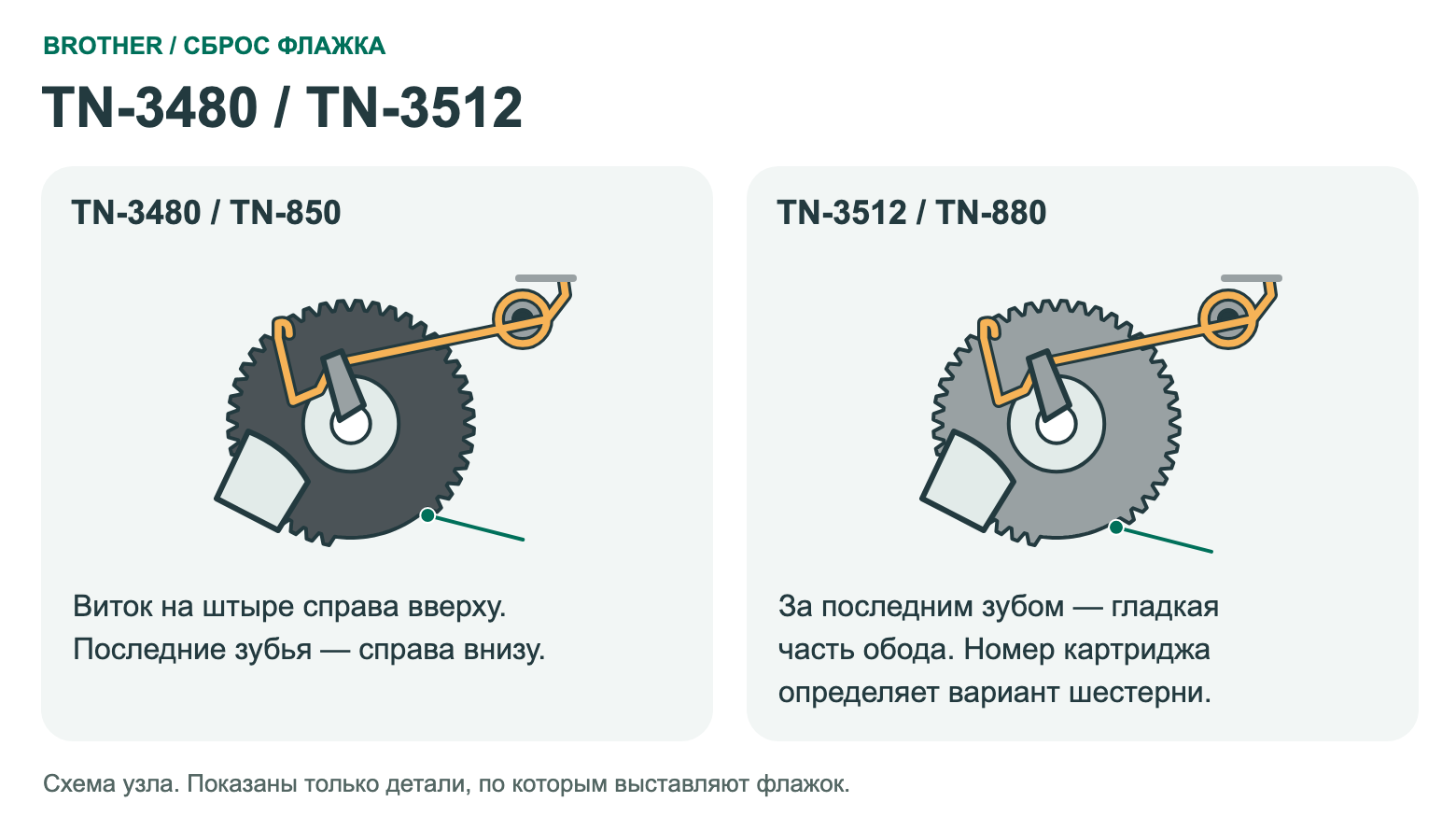

Перед установкой крышки. Последние зубья справа внизу. Длинный ус проходит под концом верхнего рычага.

После сборки. В вырезе крышки над осью виден рычаг с усом, примерно на одиннадцать–двенадцать часов.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

TN-3430 / TN-820 и TN-3520 / TN-890 в эту последовательность не включены: здесь показаны только два обозначенных варианта.

TN-3512 / TN-880 / TN-3470 используют только подходящие модели серий HL-L6xxx и MFC-L6xxx; не ставьте их в HL-L5xxx, DCP-L5xxx или MFC-L5xxx.

У TN-3480 / TN-850 и TN-3512 / TN-880 разные шестерни сброса. Поворот чужой шестерни не превращает её в нужный вариант.

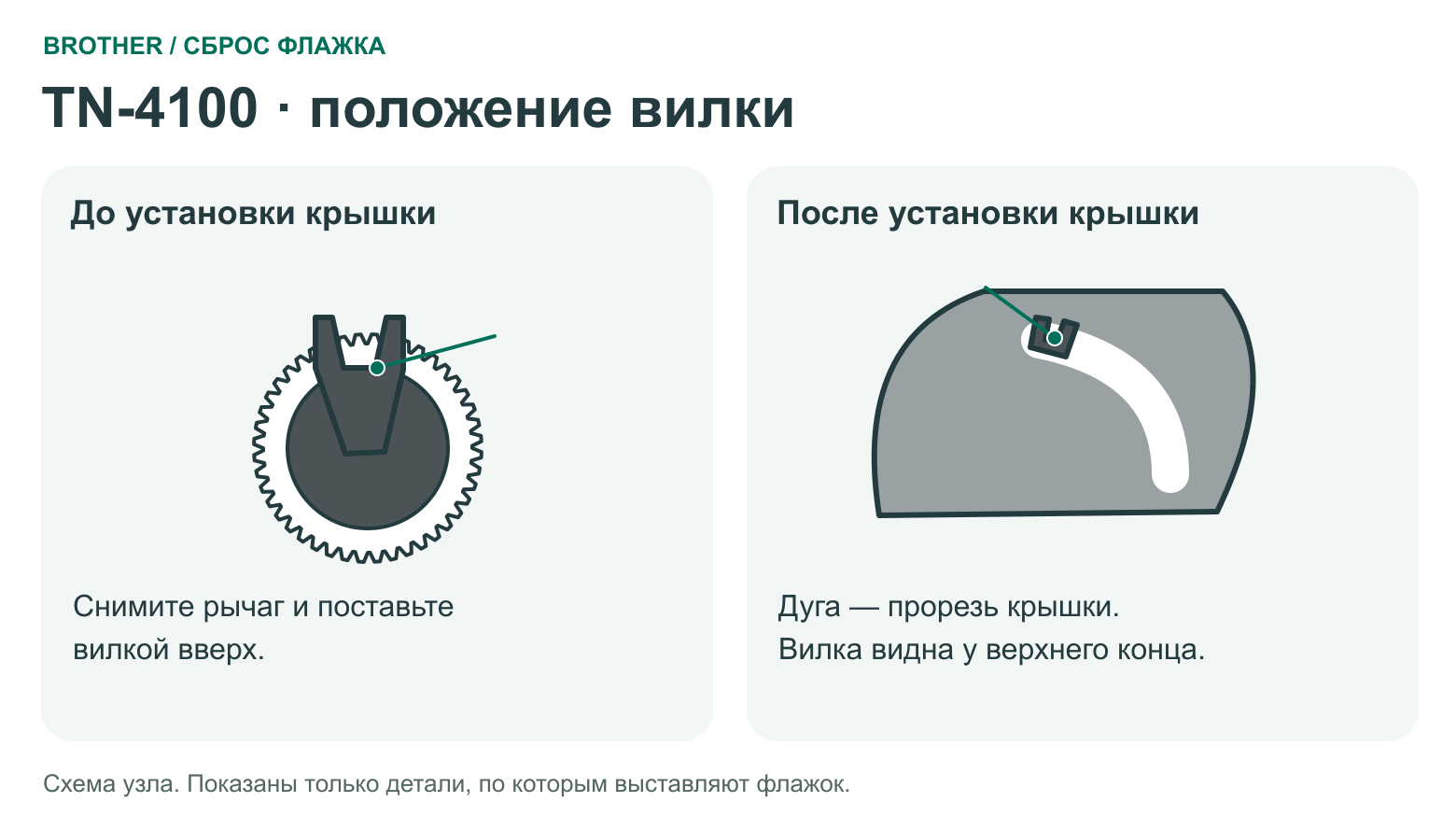

TN-4100 / TN-670

Картриджи: TN-4100 · TN-670

Вернуть флажок на картридже

1. Откройте крышку аппарата и выньте тонер-картридж. Если он закреплён в блоке фотобарабана, освободите его фиксатором.
2. Выкрутите три винта и снимите крышку со стороны приводных шестерён.
3. Чёрный вильчатый рычаг лежит поверх белой шестерни. Снимите только рычаг и поставьте его вилкой вверх. Перед установкой крышки проверьте, что зубья шестерён входят в зацепление.
4. Верните крышку и заверните три винта. После сборки вилка должна быть видна в верхнем конце дугообразной прорези крышки. Круглую заливную пробку для сброса не открывают.
5. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
6. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

После сборки. Вилка рычага у верхнего конца дугообразной прорези.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

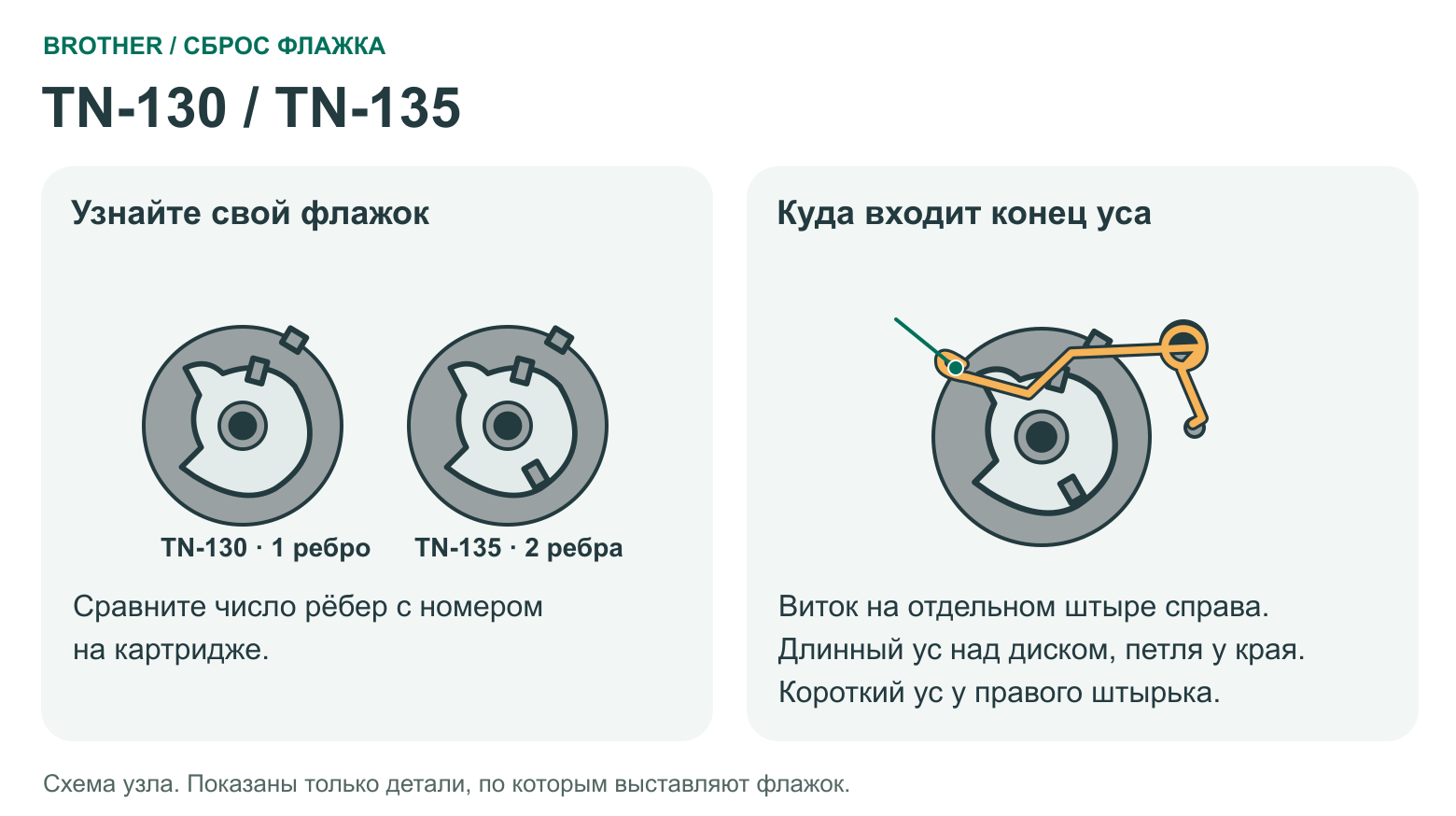

Для цветных аппаратов: TN-130 / TN-135 / TN-110 / TN-115

Картриджи: TN-130 · TN-135 · TN-110 · TN-115

Вернуть флажок на картридже

1. По сообщению аппарата определите нужный цвет. Выньте именно этот тонер-картридж.
2. Перед снятием торцевой крышки снимите ручку: сдвиньте её вправо, освободите фиксатор и отделите от корпуса.
3. Выкрутите два винта торцевой крышки, освободите защёлку и снимите крышку.
4. Поверните открытый торец к себе так, чтобы отдельный штырь пружины был справа вверху. На ободе флажка малый выступ должен быть примерно на час. У TN-130 ребро около половины первого. У TN-135 второе ребро около пяти часов.
5. Наденьте виток пружины на отдельный штырь. Короткий ус опустите к правому штырьку. Длинный проведите над диском: его V-образный изгиб — над верхней частью диска у ребра, а петля заходит в выемку у края слева вверху, примерно на половину одиннадцатого.
6. Поставьте крышку обратно, не сдвигая флажок, и заверните винты.
7. После установки крышки верните ручку на место.
8. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
9. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Малый выступ на ободе около часа, ребро около половины первого (у TN-135 второе — около пяти). Виток на отдельном штыре, короткий ус у правого штырька, петля длинного уса у края диска слева вверху.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Процедуру выполняют для цвета, указанного в сообщении. Не переставляйте флажки остальных картриджей заодно.

Стандартные TN-130 / TN-110 используют флажок с одним ребром, TN-135 / TN-115 повышенной ёмкости — с двумя. Ориентируйтесь на номер и свой вариант.

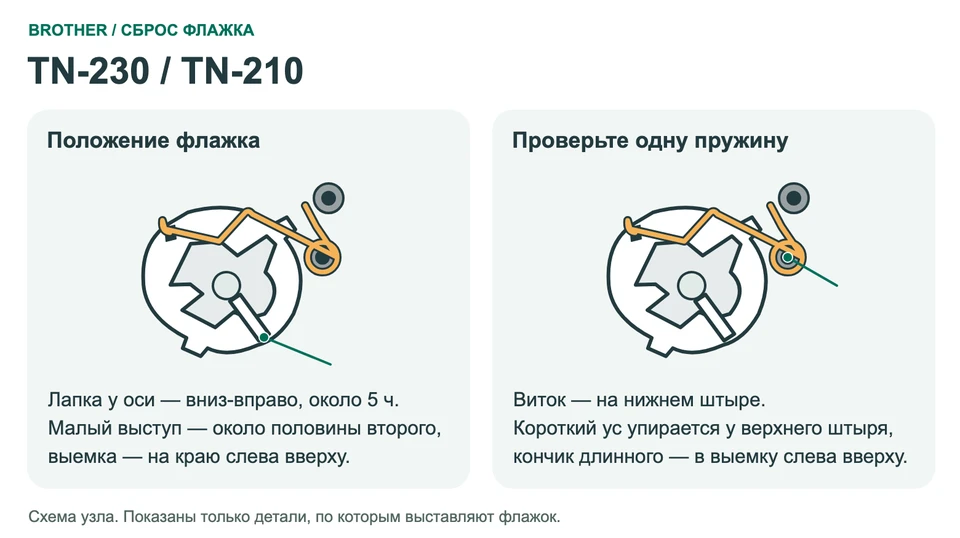

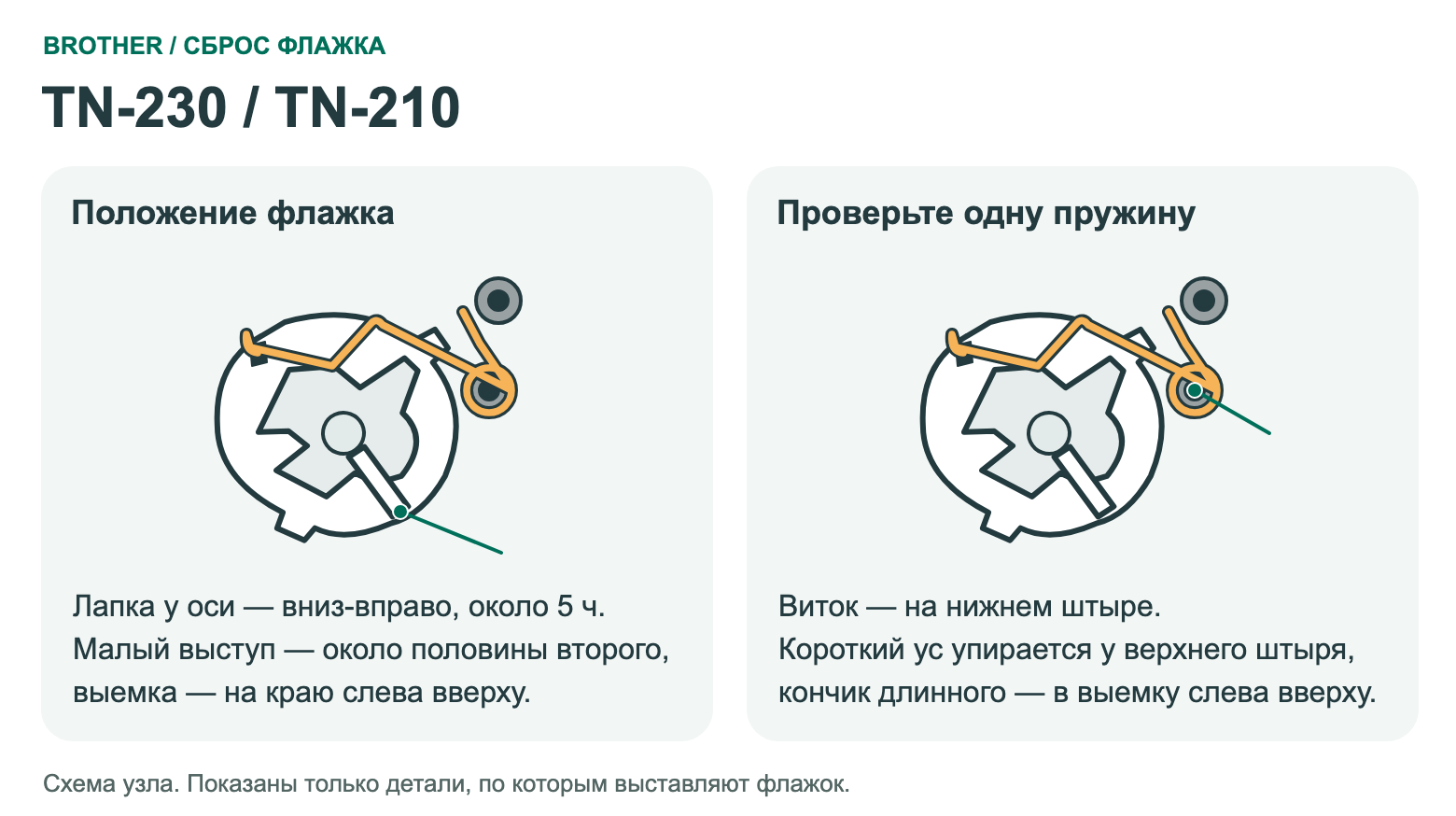

Для цветных аппаратов: TN-230 / TN-210

Картриджи: TN-230 · TN-210

Вернуть флажок на картридже

1. По сообщению принтера выберите нужный цвет и выньте этот тонер-картридж.
2. Положите картридж ручкой к себе. Слева выкрутите два винта, освободите защёлку и снимите торцевую крышку. Поверните картридж открытым торцом к себе.
3. Справа найдите белый флажок. Поверните его лапкой у оси вниз-вправо, примерно на пять часов. Малый выступ окажется примерно на половине второго, выемка под конец пружины — на краю слева вверху, около половины одиннадцатого.
4. Справа от белого флажка два штыря. Наденьте виток пружины на нижний. Короткий ус уходит вверх-влево и упирается у левого края верхнего штыря, рядом с малым выступом. Длинный ус проведите поверх верхней части флажка — вершина изгиба у края, около половины первого — и вставьте его загнутый кончик в выемку слева вверху.
5. Верните крышку и заверните винты, сохранив положение флажка.
6. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
7. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Лапка вниз-вправо, около пяти часов; малый выступ около половины второго. Виток на нижнем штыре, оба уса выходят из одного витка. Загнутый конец длинного уса сидит в выемке слева вверху.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

Для цветных аппаратов: TN-241 / TN-245 / TN-221 / TN-225

Картриджи: TN-241 · TN-245 · TN-221 · TN-225 · TN-261 · TN-265 · TN-251 · TN-255 · TN-291 · TN-296

Вернуть флажок на картридже

1. Выньте картридж нужного цвета. Найдите торец с цветной крышкой, внутри которой установлен чёрный флажок.
2. Выкрутите два винта, освободите защёлку и снимите эту крышку. Придерживайте пружину внутри.

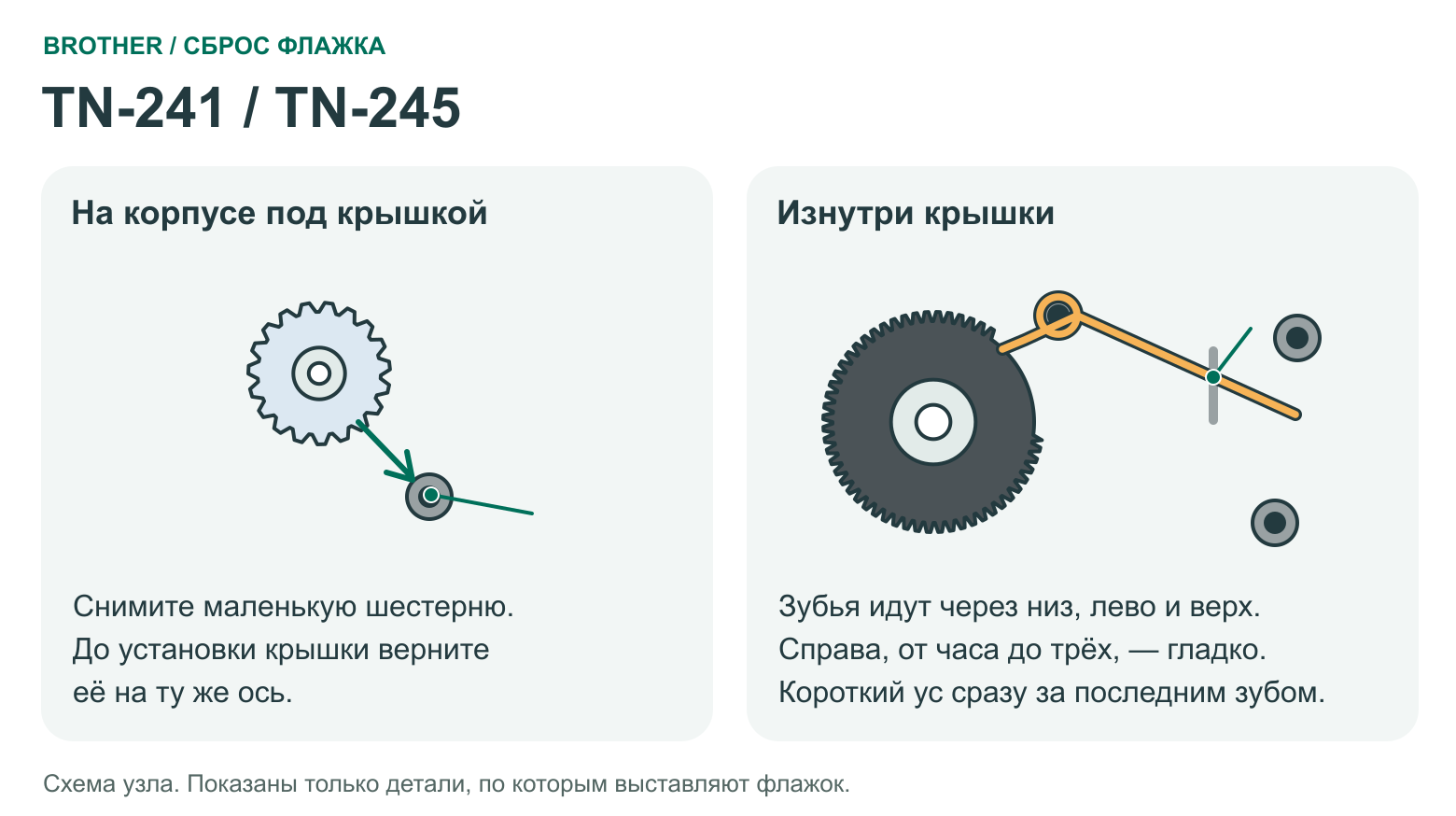

3. На оси корпуса под крышкой есть маленькая шестерня. Снимите её и отложите, чтобы не потерять.
4. Поверните крышку внутренней стороной к себе: кольцо слева, два крупных отверстия справа. Разверните кольцо так, чтобы последний зуб оказался примерно на час. Сразу за этим зубом по часовой стрелке идёт гладкий обод примерно до трёх часов. Через левый край кольца идут зубья.
5. Короткий ус пружины лежит у последнего зуба. Длинный идёт по диагонали вправо и опирается на тонкое ребро крышки средней частью. Виток сидит на отдельной стойке крышки справа от кольца.
6. Перед установкой крышки наденьте маленькую шестерню обратно на ту же ось корпуса.
7. Соберите крышку и заверните винты, сохранив положение флажка.
8. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
9. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Маленькая шестерня на своей оси. В крышке последний зуб кольца вверху справа, длинный ус опирается на ребро.

В стартовом картридже этого семейства механизма сброса нет. Эти шаги рассчитаны на картридж, в котором он установлен.

Не путайте эту крышку с противоположным торцом, на котором расположен приводной набор шестерён.

Для цветных аппаратов: TN-325 / TN-328 / TN-315

Картриджи: TN-325 · TN-328 · TN-315 · TN-315BK · TN-315C · TN-315M · TN-315Y · TN-345 · TN-348 · TN-395

Вернуть флажок на картридже

1. По сообщению аппарата выберите нужный цвет и выньте картридж.
2. Выкрутите три винта крышки со стороны шестерён и снимите крышку.

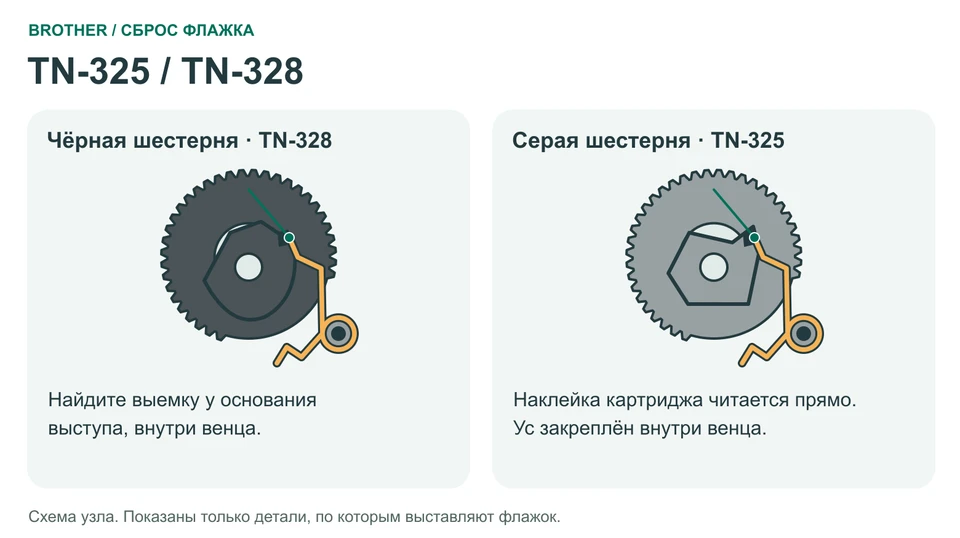

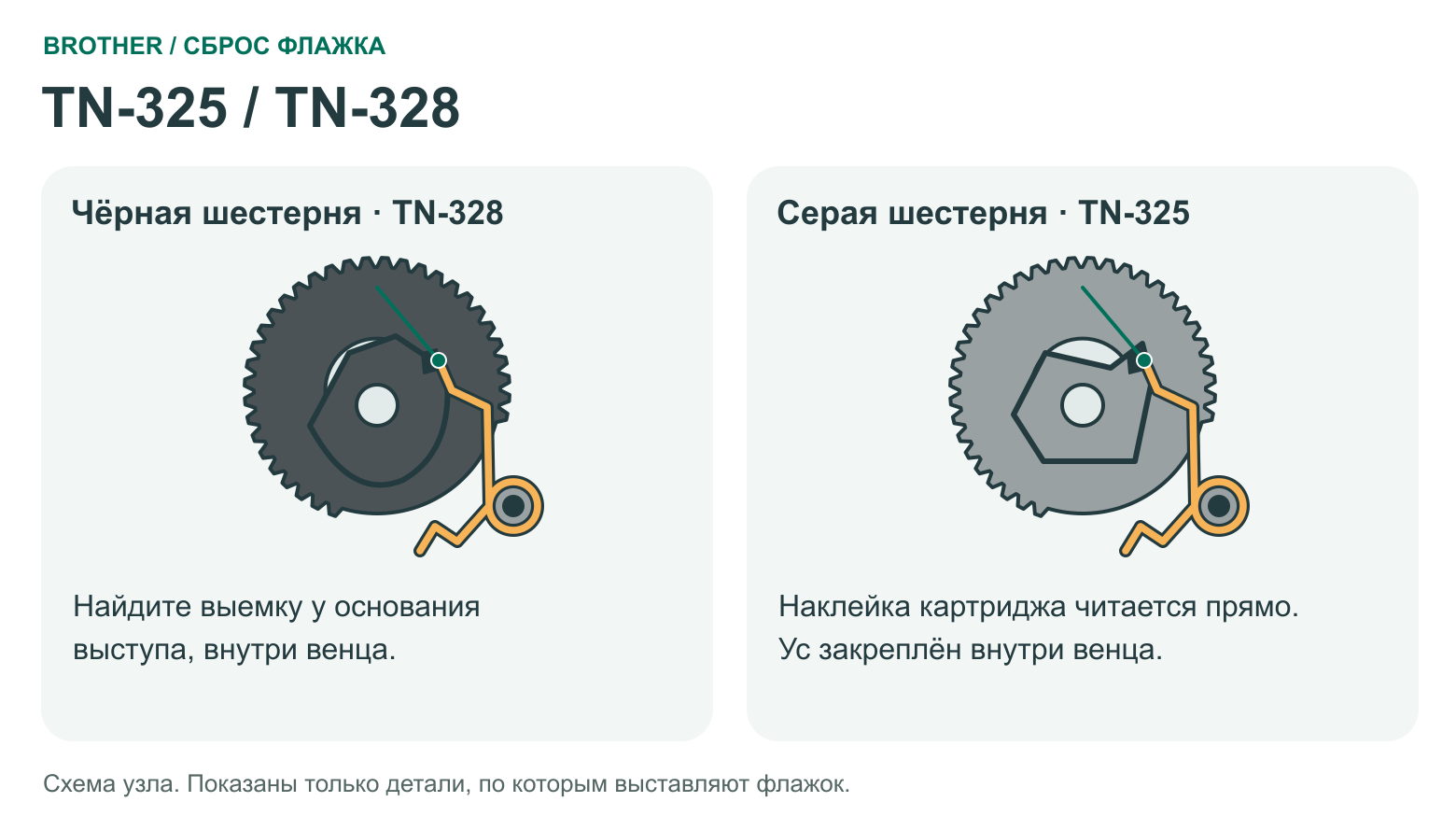

3. Посмотрите на цвет самой шестерни сброса. У TN-328 она чёрная, у TN-325 серая. Цвет порошка может быть любым. На обоих рисунках надпись на картридже читается прямо, виток пружины справа внизу.
4. Поверните снятую шестерню в исходное положение и верните на ту же ось. Найдите выемку у основания её выступа, внутри зубчатого венца. Вставьте туда прямой конец длинного уса пружины. За наружный зуб цеплять ус не нужно.
5. Прежде чем закрыть крышку, проверьте место крепления уса. Ориентируйтесь по выемке на самой детали: если перевернуть картридж, положение пружины на вид изменится.
6. Верните крышку и заверните три винта.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Прямой кончик пружины сидит в выемке у основания выступа. Ус не зацеплен за зубья венца.

У исходного стартового картриджа этого семейства шестерни сброса нет. Способ применим, если подходящая шестерня уже установлена.

Каждый картридж верните на своё цветовое место в выдвижном блоке. Не пытайтесь собрать четыре картриджа как один монохромный картридж с отдельным барабаном.

Для номера TN-315 проверьте цвет: чёрный TN-315BK относится к варианту TN-328, цветные TN-315C/M/Y — к TN-325. Стандартные TN-310 / TN-320 / TN-340 / TN-390 без установленного флажка по этой схеме не сбрасывают.

Для цветных аппаратов: TN-321 / TN-326 / TN-329

Картриджи: TN-321 · TN-326 · TN-329 · TN-331 · TN-336 · TN-339 · TN-351 · TN-359 · TN-341 · TN-346 · TN-391 · TN-396

Вернуть флажок на картридже

1. Определите цвет картриджа по сообщению аппарата и выньте его.
2. Выкрутите три винта крышки со стороны шестерён и снимите крышку.

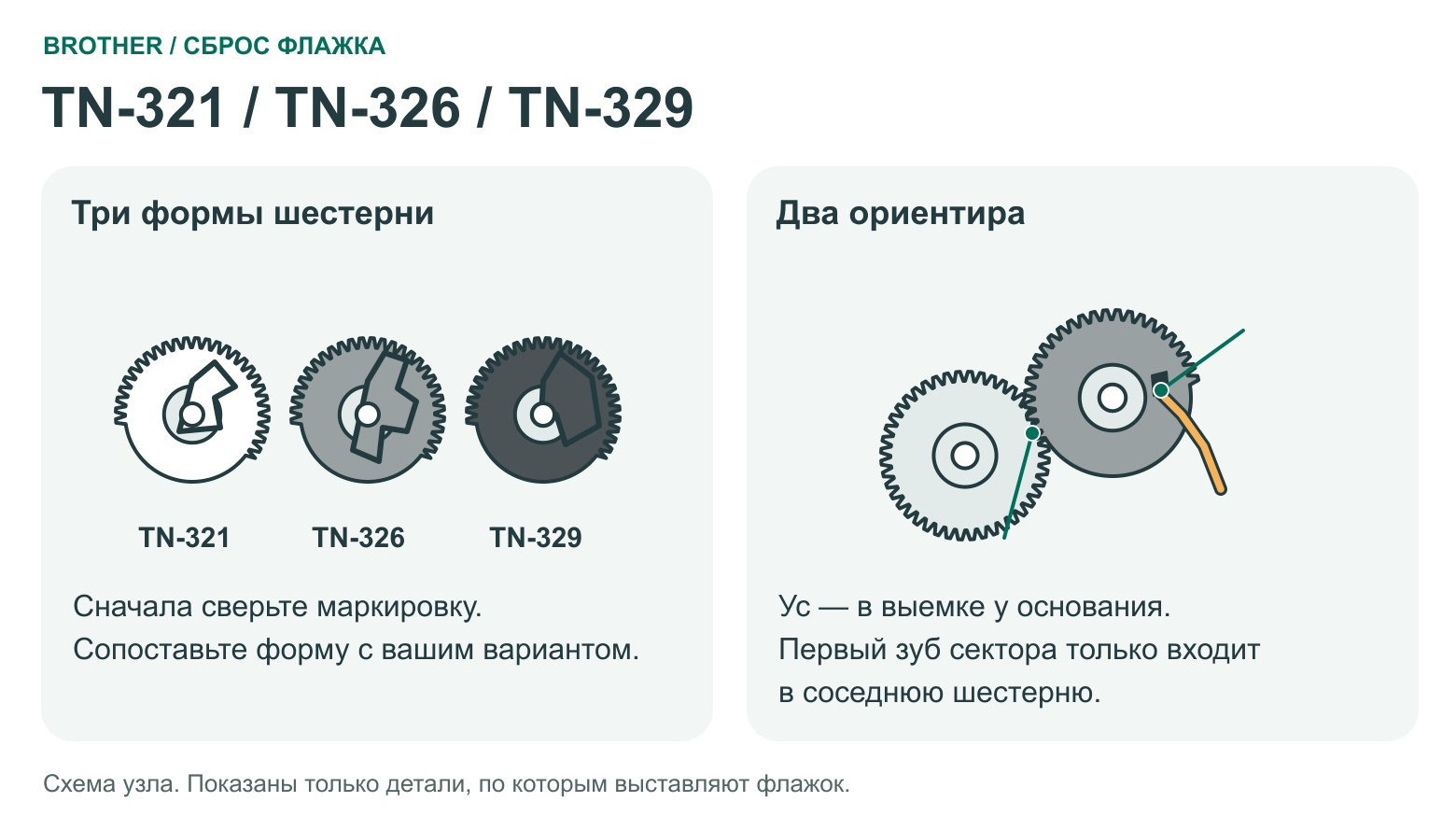

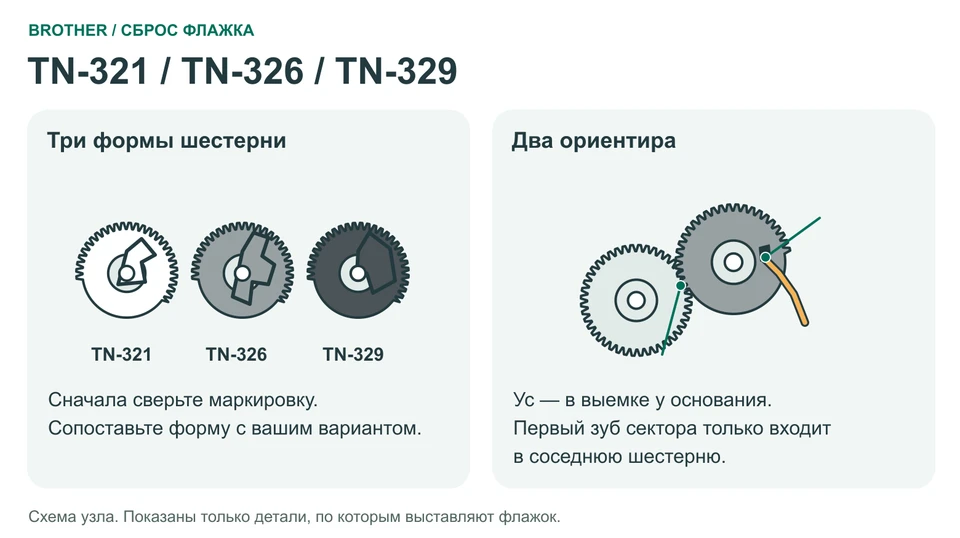

3. Сверьте исполнение флажка: стандартное, повышенной ёмкости или особо высокой ёмкости. Показанные белый, серый и чёрный варианты имеют разную форму.
4. Снимите шестерню с оси и установите её в начальное положение своего варианта. Ус пружины заведите в выемку у основания. На рисунке точка крепления показана справа вверху от оси шестерни сброса. Для совместимой детали сначала сверьте маркировку и форму.
5. Зубчатый сектор флажка должен только начать зацепляться с соседней шестернёй. Не проворачивайте его дальше.
6. Верните крышку и заверните три винта.
7. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
8. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

Перед установкой крышки. Своё исполнение флажка, начало зацепления и ус пружины в выемке.

На комплектном (стартовом) картридже флажка может не быть. Если его нет, этот способ не подходит — обратитесь в сервис.

При выборе ориентируйтесь на маркировку и форму детали. Цвет совместимого пластика может отличаться.

Каждый картридж верните на своё цветовое место в выдвижном блоке. Не пытайтесь собрать четыре картриджа как один монохромный картридж с отдельным барабаном.

Для цветных аппаратов: TN-243 / TN-247 / TN-223 / TN-227

Картриджи: TN-243 · TN-247 · TN-223 · TN-227

Вернуть флажок на картридже

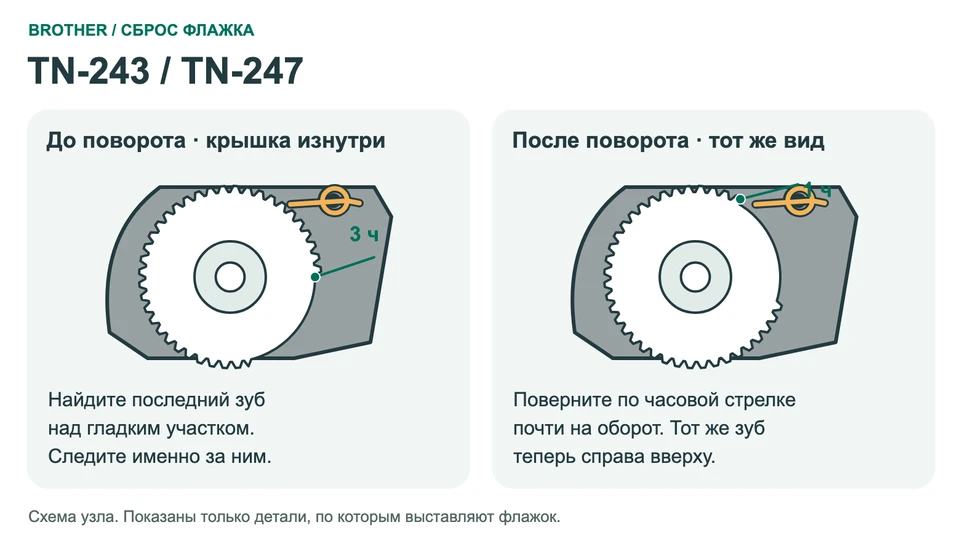

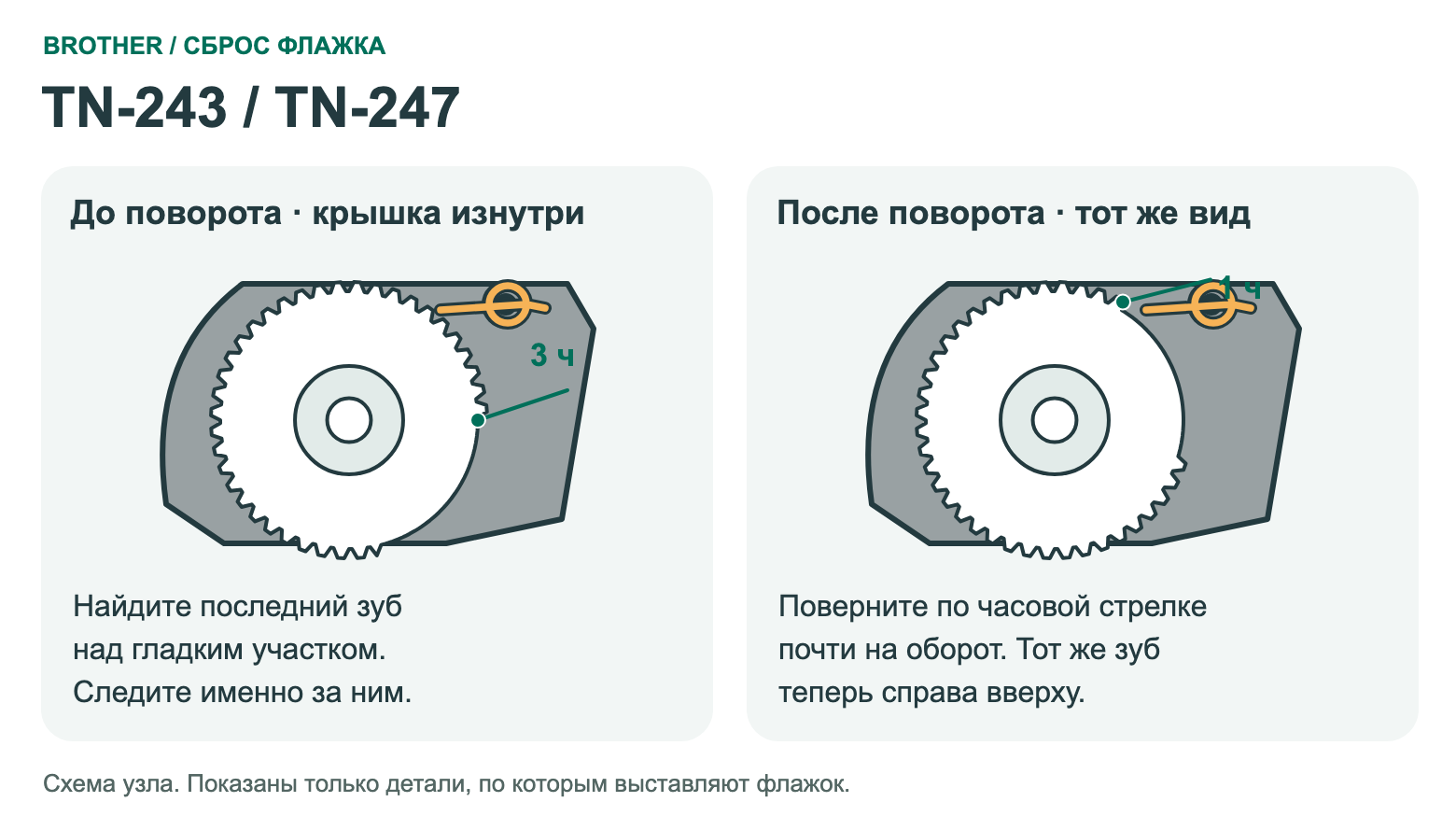

1. Выньте картридж нужного цвета. Выкрутите два винта торцевой крышки и снимите её. Колесо сброса остаётся внутри снятой крышки.
2. Смотрите на снятую крышку изнутри, как на рисунке. Не используйте наружный вид для определения направления поворота. Расположите крышку колесом слева и пружиной справа вверху.
3. Найдите последний зуб над гладким участком: в сработавшем положении он справа, примерно на три часа. Изнутри крышки поверните колесо по часовой стрелке почти на оборот. Тот же зуб окажется справа вверху, примерно на час. В этом положении колесо удерживается пружиной.
4. Верните крышку, не сдвинув колесо, и заверните два винта. Снаружи через окно должна полностью просматриваться горизонтальная лапка.
5. Верните картридж в аппарат тем же способом, которым вынули его. Закройте крышку и дождитесь готовности.
6. Проверьте состояние аппарата: предупреждение о тонере должно исчезнуть. На модели без экрана смотрите на индикаторы или состояние в программе Brother. Распечатайте пробную страницу.

После сборки. При наружном осмотре горизонтальная лапка видна полностью. Направление вращения на рисунке дано для внутренней стороны крышки.

У комплектного стартового картриджа колеса сброса и пружины нет. Способ подходит, если эти детали уже установлены.
